前言

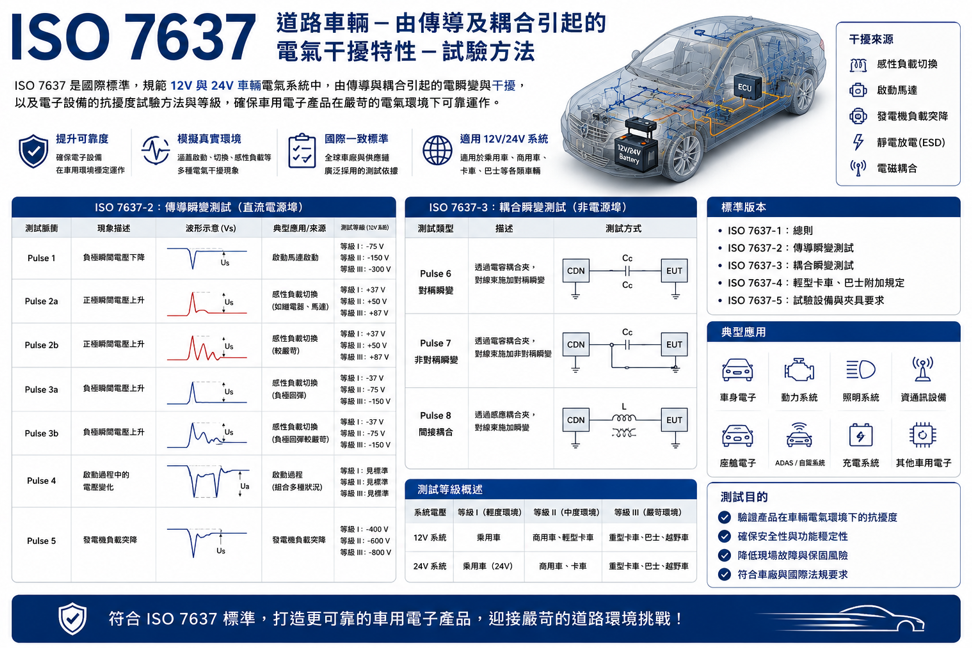

ISO 7637 是車用電子產品進行電氣暫態抗擾度驗證時常見的重要標準，主要用來評估產品在面對車輛電源線或線束暫態干擾時，是否仍能維持正常運作。ISO 7637-2:2011 主要規範 12V 與 24V 車輛系統中，沿電源線傳導的電氣暫態測試方法，適用於乘用車與商用車等道路車輛電子設備。

對電源模組、控制器、感測器、車燈、影音系統、ADAS周邊、車載通訊模組與各類汽車電子零組件來說，ISO 7637 測試不只是實驗室驗證項目，也關係到產品在實車環境中的穩定性。若設計階段沒有先考慮暫態保護、濾波架構、PCB佈局、接地與線束條件，正式測試時就容易因脈衝抗擾不足而需要反覆整改。

一、ISO 7637是什麼？為什麼車用電子需要測試？

ISO 7637主要規範哪些車用電氣干擾？

ISO 7637 的完整主題是道路車輛中由傳導與耦合造成的電氣干擾，主要用來模擬車輛電源線與線束上可能出現的暫態脈衝。這些脈衝可能來自感性負載切換、電源中斷、繼電器接點彈跳、馬達啟停、發電機與車輛電氣系統變化。

其中 ISO 7637-2 聚焦在「沿供電線傳導的電氣暫態」，也就是最常被汽車電子產品拿來驗證電源輸入端抗擾度的部分。

汽車電子為什麼會遇到瞬間突波與暫態脈衝？

車輛內部有許多感性負載與開關元件，例如馬達、繼電器、電磁閥、點火系統、發電機、電源模組與各式控制器。當這些負載被切換、斷開或突然改變狀態時，線束上可能產生高電壓尖峰、負脈衝或快速暫態雜訊。

如果汽車電子產品沒有足夠的保護設計，可能出現重啟、當機、誤動作、通訊中斷、元件損壞或永久失效。因此 ISO 7637 測試常被用來確認產品是否能承受這類實車電氣環境。


ISO 7637和車用EMC測試有什麼關係？

ISO 7637 是車用 EMC 驗證中的一部分，偏重於電氣暫態傳導與耦合干擾。車用 EMC 測試還可能包含輻射發射、傳導發射、靜電放電、輻射抗擾、B CI、大電流注入、浪湧、電源電壓變動與車廠自訂測試。

簡單來說，ISO 7637 主要在看產品「遇到車上電源或線束暫態干擾時能不能正常工作」。若產品是車用電子零組件，通常需要和 ISO 16750、CISPR 25、ISO 11452、ISO 10605 或車廠規範一起評估。

二、ISO 7637系列標準有哪些重點？

ISO 7637-1主要定義哪些基本架構？

ISO 7637-1 主要提供系列標準中的基本定義、通用考量與測試架構，協助理解電氣暫態、測試脈衝、受試設備、線束、電源環境與測試條件。實務上，它通常是理解 ISO 7637 系列的基礎文件。

若只看 ISO 7637-2 的脈衝波形，可能會忽略測試目的、術語、DUT 狀態與判定邏輯。因此規劃測試時，仍應確認客戶要求的是哪一版標準與哪些章節。

ISO 7637-2為什麼是電源線測試重點？

ISO 7637-2 是車用電子最常被提到的部分，因為多數車用產品都會連接 12V 或 24V 車輛電源。此標準描述電源線上暫態脈衝的注入與量測方法，用於確認 DUT 對電源線傳導暫態的相容性。

對 ECU、DC-DC、車燈控制器、感測器模組、影音設備與車載電源產品來說，ISO 7637-2 常是設計階段就必須考量的測試項目。

ISO 7637-3主要針對哪些耦合干擾？

ISO 7637-3 則主要針對「非供電線」上的暫態耦合干擾，例如訊號線、控制線、通訊線或其他線束受到電容性與電感性耦合影響。ISO 官方摘要指出，ISO 7637-3 建立了桌上型測試方法，用於評估 DUT 對非供電線路暫態傳輸的抗擾度，模擬感性負載切換與繼電器接點彈跳等快慢暫態干擾。

因此，如果產品只有做 ISO 7637-2，不代表訊號線耦合干擾就一定沒問題。實際測試範圍仍需依客戶規格、車廠要求與產品線束設計決定。

三、ISO 7637-2常見脈衝測試有哪些？

Pulse 1通常模擬哪些電源斷開情境？

Pulse 1 通常是負脈衝，常用來模擬供電線路中感性負載被切離後，對 DUT 電源線造成的暫態干擾。公開標準資料對 Pulse 1 的描述即指出，這是模擬供電與感性負載斷開所造成的暫態現象。

此測試會考驗產品電源輸入端對負向突波的承受能力。如果保護電路、TVS、輸入電容、反接保護或電源管理設計不足，可能導致產品重啟或損壞。

Pulse 2a與Pulse 2b代表哪些暫態干擾？

Pulse 2a 常用來模擬平行於 DUT 的感性負載中電流突然中斷時，由線束電感造成的正向暫態脈衝。它主要考驗產品對正向突波的抗擾能力。

Pulse 2b 則常和電源供應突然中斷或切換狀態有關，在部分 OEM 規範中會依產品與車輛系統需求指定。實務上，是否測 Pulse 2b、測試等級與參數，常需要依車廠規範或客戶要求確認。

Pulse 3a與Pulse 3b和開關切換雜訊有關嗎？

是。Pulse 3a 與 Pulse 3b 通常用於模擬快速開關切換、繼電器接點彈跳或線束中快速暫態雜訊。這類脈衝時間短、邊緣快，容易對電源輸入、訊號線附近佈局、接地與濾波造成挑戰。

在 ISO 7637-2 的測試中，Pulse 3a 與 3b 會透過特定脈衝產生器與測試配置注入，觀察 DUT 是否出現功能異常。公開樣本文件也提到，Pulse 3a 與 3b 測試時，脈衝產生器與 DUT 之間的導線配置需要依標準要求擺放。

四、ISO 7637測試流程通常怎麼進行？

測試前需要準備哪些樣品、線束與測試條件？

測試前通常需要準備 DUT 樣品、實車或等效線束、電源供應器、負載、周邊模擬器、通訊監控工具、功能判定方法與測試計畫。若產品有多種工作模式，也要先定義測試時要運作在哪些狀態。

線束長度、線徑、接地方式、負載條件與通訊狀態都可能影響測試結果。若測試配置和客戶規範不一致，報告可能無法被認可。

實驗室會如何設定電壓、脈衝波形與測試次數？

實驗室會依標準、車廠規範或客戶測試計畫設定系統電壓、脈衝類型、脈衝幅度、內阻、間隔時間、測試次數與極性。12V 與 24V 系統的測試條件通常不同，乘用車、商用車與特殊車輛也可能有不同要求。

測試前也會確認脈衝波形是否符合標準容許範圍，包含上升時間、脈衝寬度與峰值等參數。若波形未經確認，後續測試結果可信度會受影響。

測試過程中如何觀察產品功能是否異常？

測試過程中，工程師會觀察 DUT 是否出現重啟、通訊中斷、功能失效、輸出異常、錯誤碼、畫面閃爍、繼電器誤動作、感測值偏移或永久損壞。若產品有 CAN、LIN、Ethernet 或其他通訊介面，通常也會監控封包與診斷狀態。

功能判定標準要在測試前先定義清楚，例如允許短暫性能下降但需自動恢復，或要求測試期間完全不得中斷。這些都會影響 Pass/Fail 判定。

五、ISO 7637測試失敗常見原因有哪些？

電源保護設計不足會造成脈衝測試失敗嗎？

會。ISO 7637-2 測試失敗常見原因之一，就是電源輸入端突波保護不足。例如 TVS 耐量不夠、箝位電壓不適合、輸入電容配置不當、反接保護元件 SOA 不足，或 DC-DC 前端沒有完整保護。

脈衝測試不只看元件額定電壓，也要看能量承受能力、脈衝寬度、線路阻抗與熱設計。若只依一般靜態規格選件，可能無法承受車用暫態脈衝。

TVS、濾波電路與保險絲選型要注意什麼？

TVS 要注意工作電壓、崩潰電壓、箝位電壓、峰值脈衝功率、封裝熱阻與實際脈衝能量。濾波電路則要考量電容耐壓、ESR、ESL、電感飽和電流與差模／共模雜訊路徑。

保險絲或 eFuse 也不能只看額定電流，還要看反應時間、脈衝耐受、短路保護與車規需求。若保護元件選型不匹配，可能測試時保護不了 DUT，或過度保護造成產品誤關機。

PCB佈局、接地與線束設計會影響測試結果嗎？

會。即使保護元件規格正確，如果 PCB 佈局不佳，也可能導致脈衝能量繞過保護路徑進入核心電路。常見問題包含 TVS 離連接器太遠、接地回路太長、電源與訊號線耦合、保護地與訊號地處理不當。

線束也會影響測試結果，例如線束長度、走向、接地點與屏蔽方式都會改變暫態耦合路徑。因此 ISO 7637 不只是元件選型問題，也是系統級 EMC 設計問題。

六、ISO 7637導入產品設計要注意哪些細節？

電源輸入端應該如何規劃突波保護？

電源輸入端通常需要依產品功率、車輛系統電壓與客戶規範規劃多層保護，例如反接保護、TVS、輸入濾波、共模／差模抑制、浪湧吸收、過壓保護、eFuse 或保險絲。

設計時建議先建立保護路徑，讓暫態能量能在靠近連接器的位置被導走或吸收，而不是進入後級 IC。保護元件布局要短、直、低阻抗，並搭配合適接地策略。

不同12V、24V車用系統測試條件會不同嗎？

會。12V 乘用車與 24V 商用車系統的工作電壓、暫態幅度、電源架構與測試等級都可能不同。ISO 7637-2:2011 本身即適用於 12V 或 24V 電氣系統車輛的設備相容性測試。

因此產品若同時支援 12V 與 24V 平台，不能只測其中一種條件。元件耐壓、保護電路與電源轉換器範圍也要同時符合兩種系統需求。

車廠規範和ISO 7637標準可能有哪些差異？

許多 OEM 會以 ISO 7637 作為基礎，再加入自己的測試等級、脈衝次數、功能判定、線束配置、工作模式與額外測試項目。晶焱科技的汽車電子 EOS 測試文章也提到，許多汽車 OEM 供應技術規範會參考 ISO 7637，並依集團內車輛需求調整測試參數，Tier 1 則需遵循 OEM 規範進行模組測試。

所以測試前一定要確認客戶指定的是 ISO 標準、OEM 規範，還是 Tier 1 的內部測試條件。不同規範的嚴格程度可能差很多。

七、ISO 7637測試實驗室怎麼挑比較適合？

選擇ISO 7637實驗室要看哪些測試能力？

選擇實驗室時，要確認是否具備 ISO 7637-2 與 ISO 7637-3 測試能力、12V/24V 測試設備、脈衝產生器、耦合網路、電源供應、功能監控設備與車用 EMC 測試經驗。

也要確認實驗室是否熟悉客戶或車廠規範，能不能依規格建立測試計畫，而不是只照標準做基本脈衝注入。

為什麼車用EMC經驗與設備完整度很重要？

車用 EMC 測試常會遇到功能判定、通訊監控、線束配置、接地方式與整改建議問題。若實驗室只有設備但缺乏車用經驗，可能無法協助判斷失敗原因，也可能報告格式不符合客戶要求。

設備完整度也很重要，因為 ISO 7637 測試常需要搭配其他 EMC 項目一起排程，例如 CISPR 25、ISO 11452、ISO 10605、ISO 16750 等。如果實驗室能一次規劃完整車用驗證，通常更有效率。

測試排程、報告格式與整改建議怎麼比較？

車用專案時程通常緊湊，因此測試排程是否穩定、報告是否能準時交付、格式是否符合客戶要求都很重要。若是送件給車廠或 Tier 1，報告內容、測試配置照片、設備校正資訊與判定標準都要完整。

若測試失敗，實驗室是否能提供整改方向也很關鍵。雖然實驗室不一定負責設計修改，但有經驗的工程師通常能協助指出可能問題，例如輸入保護、接地、佈局或線束耦合。

結論

ISO 7637 是車用電子產品進行電氣暫態抗擾度驗證時常見的重要標準，主要用來評估產品在面對車輛電源線或線束暫態干擾時，是否仍能維持正常運作。對電源模組、控制器、感測器、車燈、影音系統、ADAS周邊與各類汽車電子零組件來說，ISO 7637 測試不只是認證需求，也關係到實車環境中的穩定性與可靠度。

建議在產品設計階段就同步考量突波保護、濾波架構、PCB佈局、接地設計與線束配置，並透過預測試找出風險點。正式送測前，也應先確認客戶規範、測試脈衝、等級、樣品工作模式與功能判定條件，才能降低正式測試失敗與反覆整改的成本。
